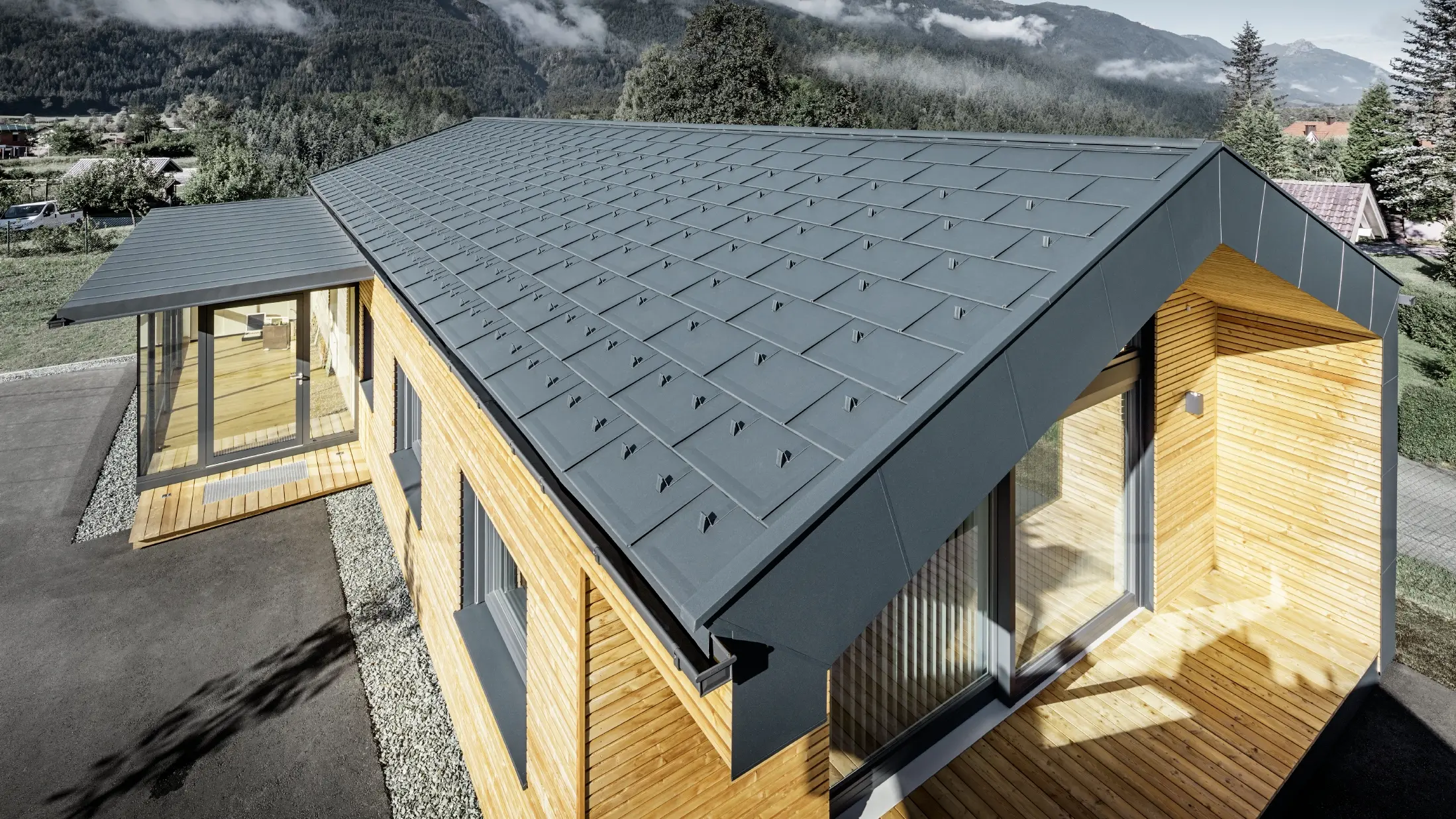

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Tegola R.16

Puro design racchiuso in un formato lungo: la tegola R.16 PREFA è semplice, lineare, di grande formato e non è solo bella da vedere, ma anche veloce da installare.

+6
continua a leggere

Le tegole PREFA in alluminio sono sinonimo dei più alti standard qualitativi in termini di stabilità e durata. Con la tegola R.16, PREFA ha creato un elemento per la copertura dal design essenziale che consente di realizzare una progettazione architettonica inconfondibile con la massima libertà. Indipendentemente dalla superficie e dalla forma del tetto, la tegola R.16 PREFA offre grandi possibilità alla creatività per soluzioni attraenti e inconfondibili.

La tegola R.16 è compatibile al 100% con la tegola fotovoltaica PREFA. Le tegole fotovoltaiche in alluminio combinano copertura ed energia solare: Con l'innovativo tetto solare PREFA, produci tu stesso la tua elettricità - in modo ecologico e sostenibile.

[Translate to Italiano:]

Vantaggi delle tegole R.16 PREFA

Icona per i vantaggi

In molti colori standard

disponibile nella qualità P.10: disponibile con superficie goffrata e a richiesta anche nella versione liscia.
Dal classico effetto tegola alle sempre attuali sfumature di grigio fino ai toni naturali del marrone

Icona per i vantaggi

Ottica moderna

Un'ottica moderna particolarmente accattivante grazie alla semplicità del design

Icona per i vantaggi

Innumerevoli accessori

Dal fissaggio alla trattenuta della neve o alla sicurezza del tetto: il sistema completo PREFA è perfettamente coordinato dal punto di vista tecnico.

Icona per i vantaggi

40 anni di garanzia

su materiale e colore

Icona per i vantaggi

In molti colori standard

disponibile nella qualità P.10: disponibile con superficie goffrata e a richiesta anche nella versione liscia.
Dal classico effetto tegola alle sempre attuali sfumature di grigio fino ai toni naturali del marrone

Icona per i vantaggi

Ottica moderna

Un'ottica moderna particolarmente accattivante grazie alla semplicità del design

Icona per i vantaggi

Innumerevoli accessori

Dal fissaggio alla trattenuta della neve o alla sicurezza del tetto: il sistema completo PREFA è perfettamente coordinato dal punto di vista tecnico.

Icona per i vantaggi

40 anni di garanzia

su materiale e colore

Inchiodata direttamente, senza ulteriori adesivi

Non è solo bella da vedere, ma anche veloce da installare: grazie al fissaggio diretto alla striscia adesiva integrata, la tegola R.16 facilita enormemente il lavoro del lattoniere. Inoltre consente prospettive completamente nuove nella progettazione delle coperture. Il grande formato con una lunghezza di 70 cm e 42 cm di larghezza per singolo elemento consente di coprire un metro quadro di tetto con sole 3,4 tegole R.16 creando allo stesso tempo uno splendido effetto visivo attraverso l'eleganza semplice.

La tegola R.16 è utilizzabile a partire da una pendenza minima del tetto di 17°. Con un peso di soli 2,5 kg/m² è veramente un tetto leggero, inoltre è antivento e grazie all'alluminio non arrugginisce.

Die PREFA Dachplatte R.16 wird direkt durch die Haftleiste auf der Vollschalung montiert.

I consigli degli esperti
:
Il nastro insonorizzante rende la tegola R.16 PREFA silenziosa

I tetti in alluminio sono più silenziosi di quanto si possa immaginare. I rumori vengono percepiti in modo soggettivo dagli esseri umani. Per ridurre al massimo le emissioni acustiche, la tegola R.16 PREFA è dotata di un nastro insonorizzante (FD.TEC). Per un comfort abitativo ancora maggiore, si consiglia di aggiungere uno strato di separazione più spesso.

Tabella dei colori delle tegole R.16 PREFA

La tegola R.16 è disponibile in numerosi colori standard PREFA in qualità P.10.

La palette dei colori PREFA spazia dal classico effetto tegola alle moderne sfumature di grigio fino ai toni naturali del marrone. La tegola è disponibile nei seguenti colori standard:

Panoramica sui colori (10)

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

04 Ziegelrot

P.10 rosso cotto

8004

05 Oxydrot

P.10 rosso ossido

3009

06 Moosgrün

P.10 verde muschio

6005

07 Hellgrau

P.10 grigio chiaro

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

43 Steingrau

P.10 grigio pietra

7031

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni  dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Hai ancora domande sulla tegola R.16 PREFA?: FAQ

Purtroppo non è possibile fornire in questa sede un prezzo indicativo, e nemmeno possiamo dire, ad esempio, che una tegola o una scandola per facciata abbiano un determinato prezzo in €/mq.
Non è così semplice: le coperture e le facciate PREFA richiedono un calcolo accurato da parte del posatore specializzato.

Secondo ÖVE/ÖNORM EN 62305-3, le coperture metalliche possono essere integrate nel sistema parafulmine esterno. I nastri di copertura PREFA (Prefalz e Falzonal) sono quindi consentiti come componenti naturali del dispositivo parafulmine e gli elementi di piccolo formato PREFA (tegole, scandole, pannelli, scaglie a rombo) come componenti naturali di captazione del sistema parafulmine (installazione di un dispositivo parafulmine supplementare e collegamento a terra). Esistono eccezioni normative in base alle quali, ad esempio, le strutture a rischio aumentato (ad esempio edifici a rischio di esplosione) devono essere appositamente rivestite. L'integrazione dei sistemi PREFA per tetti e facciate nel sistema parafulmine esterno deve pertanto essere progettata in relazione all'edificio. È possibile ottenere informazioni sulla necessità e il tipo di parafulmine su un edificio da un produttore di parafulmini o da un elettricista autorizzato. Puoi scoprire di più sui parafulmini qui.

Dato il peso modesto, le tegole, scandole e scaglie PREFA e i pannelli FX.12 sono perfetti per la ricopertura di vecchi tetti. La posa sopra la copertura preesistente (ad esempio tegole bituminose o nastri bituminosi) può essere eseguita velocemente. I presupposti per una possibile ricopertura sono una sottostruttura integra, la giusta pendenza e il rispetto delle norme tecniche e delle regole strutturali!

Piccoli grani di grandine non possono recare alcun danno a una copertura PREFA con superficie a stucco. In caso di grandinate straordinarie, un danneggiamento funzionale del tetto non può essere escluso, proprio come accade per qualsiasi altro materiale di copertura. Tuttavia, è possibile escludere quasi totalmente la possibilità che la grandine fori e trapassi gli elementi PREFA, anche in caso di eventi meteorologici estremi. Nel caso in cui, dopo una forte grandinata, la funzionalità della copertura non sia pregiudicata ma siano visibili evidenti danni estetici come ammaccature, ricordiamo che esiste la possibilità di assicurarsi anche contro questo tipo di danni oltre che contro quelli funzionali. Per assicurazioni già stipulate consigliamo quindi di verificare la validità anche per danni “solamente” estetici.

La distruzione del metallo per effetto di reazioni chimiche o elettrochimiche con l’ambiente circostante viene definita corrosione dei metalli. Il tipo più noto di corrosione è la ruggine del ferro.

I materiali in alluminio sono resistenti alla corrosione e alla ruggine!

Dati tecnici

Materiale:

alluminio preverniciato, spessore 0,7 mm

Superficie standard:

goffrato

Dimensioni:

700 × 420 mm (copertura utile), cioè 3,4 pz./m²

Peso:

ca. 2,5 kg/m²

Pendenza minima del tetto:

17° (ca. 31%)

Sottostruttura e strato separatore:

Su tavolato (min. 24 mm di spessore)*; dai 17 ai 25° è necessaria una membrana bituminosa; a partire da un carico regolare di neve di 3,25 kN/m² o nelle categorie di esposizione 0, I e II (secondo l’Eurocodice), è obbligatoria la posa su tavolato con membrana bituminosa.

* Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa.

Fissaggio standard:

diretto, 3 chiodi zigrinati PREFA per tegola R.16 (cioè ca. 10 chiodi zigrinati PREFA al m²)

Struttura del tetto

I tetti in alluminio PREFA sono progettati con una sottostruttura ventilata, grazie alla quale la copertura del tetto e lo strato di coibentazione sono separati da uno spazio intermedio ventilato. Questo favorisce l'evaporazione, ad esempio della condensa, che può eventualmente formarsi.

Normalmente il manto di copertura è ventilato, come si può vedere nella prima figura. In aggiunta può essere ventilato anche l'intero spazio sottotetto (figura a destra).

Pianificazione e utilizzo

Qui puoi trovare i capitolati e i dettagli sulle tegole R.16 PREFA da scaricare. Puoi trovare le istruzioni per l'installazione e i consigli per la posa della copertura, la guida alla pianificazione, il questionario sul tetto e numerosi video di installazioni di tegole R.16 nella sezione Assistenza (solo per le aziende partner nei settori della lattoneria e delle coperture: tieni pronti i tuoi dati di accesso).

Nota per gli studi di architettura e pianificazione: i dati 3D e BIM così come le texture dei nostri prodotti sono disponibili anche qui: progettazione digitale

Accessori

Qui trovi una lista di accessori adatti per la tegola R.16 PREFA, dalle mantovane e i copricolmo ventilati fino ai nasi fermaneve e alle griglie pedonabili.

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

Grondalina di partenza per scandola, scaglie tegola, FX.12 und R.16

1800 × 158 × 1,00 mm, preforata

Copricolmo ventilato

3.000 × 1,00 mm, 1.200 × 1,00 mm, copricolmo ventilato autoportante per tetti ventilati

Testa per copricolmo ventilato

-

Copricolmo e displuvio

500 × 1,00 mm

Testa per copricolmo

-

Mantovana

95 × 2.000 × 0,70 mm, con lamierino di fissaggio

Compluvio con ripiega di sicurezza

3.000 mm, con doppia piega

Griglia anti-volatile

125 × 2.000 × 0,7 mm, con fori circolari Ø 5/7 mm

Lamiera per aerazione

Con fori quadri 6 mm, nei colori marrone/antracite e grigio chiaro/grigio chiaro, Dimensioni: 1,00 × 250 mm und 1,00 × 333 mm

Scossalina

230 × 2.000 × 0,70 mm

Naso fermaneve per R.16, FX.12 und DS.19

-

Staffa per tubi fermaneve

con 3 fori per tubolari

Staffa XL per tubi fermaneve

con 5 passanti, ottimale per gli impianti fotovoltaici on-roof

Tubolare a sezione esagonale

3.000 mm; 25/25

Artiglio rompighiaccio

Adatto a tubolare a sezione esagonale

Testa per sistema a tubi fermaneve

per tubolari a sezione esagonale

Chiusura XL per tubi fermaneve

per profilo ad incastro

Staffa fermaneve per legno tondo

Per legno tondo Ø 140 mm

Staffa per impianti fotovoltaici su tetti PREFA, compresa la calotta di copertura

Staffa per pannelli solari con copertura

lunghezza: 260 mm

Staffa sunny

Per tutti gli elementi PREFA di piccolo formato e i sistemi aggraffati

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Staffa vario

Montaggio variabile dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Staffa fix

Montaggio fisso dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Gradino singolo

Adattabile a pendenze fra i 12° e i 60°; verifiche effettuate in conformità alla norma EN 516‑1‑A

Staffa per griglia pedonabile su un piedino

250 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑A

Staffa per griglia pedonabile su due piedini

360 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑B

Griglia pedonabile

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testata in conformità alla norma EN 516‑1‑A rispettivamente EN 516‑1‑B

Giunto per griglia pedonabile

-

Staffa di sicurezza anticaduta

secondo EN 517 – B

Staffa di sicurezza anticaduta su piedini

secondo EN 517 – B

Bocchetta di aerazione per tegola R.16

700 × 420 mm, sezione di ventilazione ca. 30 cm²

Bocchetta di aerazione

Da rivettare e incollare, sezione di ventilazione: ca. 30 cm²

Calotta di aerazione

Ø 100 mm, pendenza del tetto: a partire da 12°.

Tubo torretta di aerazione

Ø 100 mm, Ø 120 mm inclusi guarnizione EPDM e cappuccio

Guarnizione per fori passanti 100

Ø 100 – 130 mm, guarnizione elastica EPDM per fori passanti

Conversa torretta di ventilazione per R.16 e FX.12

Per tubi passanti di ⌀80–125mm e pendenze tra i 17° e i 52°.

Conversa universale 2 pezzi

Per tubi passanti di ⌀40–120mm; per pendenze da 12° a 52°

Conversa torretta di ventilazione da aggraffare

Per pendenze da 12° a 52°, Ø 80 - 125 mm

Sottopiastra

lunghezza: 540 mm, larghezza: 125 mm

Conversa vario

larghezza: 120 – 600 mm, 600 – 1.020 mm, lunghezza variabile: 150–980mm, per pendenze da 12° a 55°

Passo uomo

-

Set scossaline per finestre ROTO e ROTOQ

Disponibile in molte dimensioni

Set scossaline per finestre velux

Disponibile in molte dimensioni

Cappello per comignolo

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Reggicavo per impianto parafulmine

Spessore di rivettatura: 2–8mm; alloggiamento per cavo tondo: Ø 8 mm

Kit colla speciale

Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
